2025年度-地中構造物カルートボックス実績

• 照査件数：地中構造物設計解析、合計 37 断面
• 対象施設例：
  • ボックスカルート
    • ボックスカルート耐震解析（17 断面、応答変位法耐震解析）
    • トンネル箱型函渠（10 断面、常時、地震時 応答震度法耐震解析）
    • トンネル杭基礎設計（2 断面）
  • 換気ダクト
    • シールドトンネル換気気坑体構詳細設計（6 断面）
  • 立坑構造解析：
    • 立坑構造解析（2 断面）
• 解析方法：常時：応力度照査、応答震度法により非線形解析
• 照査内容： 地震時の応答解析、断面の照査（強度照査、耐力照査、隅角部の照査、ひび割 れ・開口部の照査、変位角の照査、破壊照査）、補強案の提案、杭基礎の計算
• 使用ソフト：Engineer studio GALKINGS（富士通）、Excel・自社ツール（断面照査）
• 主な参考資料：
  ・「道路トンネル耐震設計・同解説（H29 日本道路協会）」
  ・「開削トンネル構造計算指針（H20.10 一般社団法人 近畿建設協会）」
  ・「コンクリート標準示方書」

---

ボークスカルバート　<解析例>

1. 常時荷重条件と地盤条件

以下に、常時荷重条件および地盤条件を図に示します。

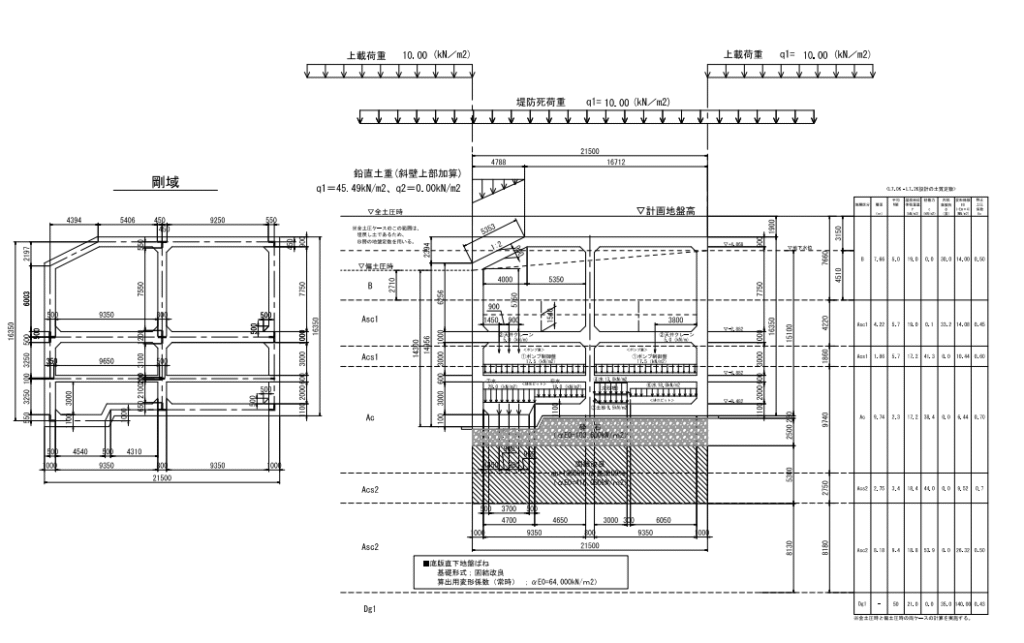

図：常時荷重条件および代表的な地盤構成

2. Formatによる面内計算結果と配筋要領図

Formatソフトを使用し、面内方向の構造解析を行いました。その計算結果に基づき、以下のように配筋要領図を作成しています。

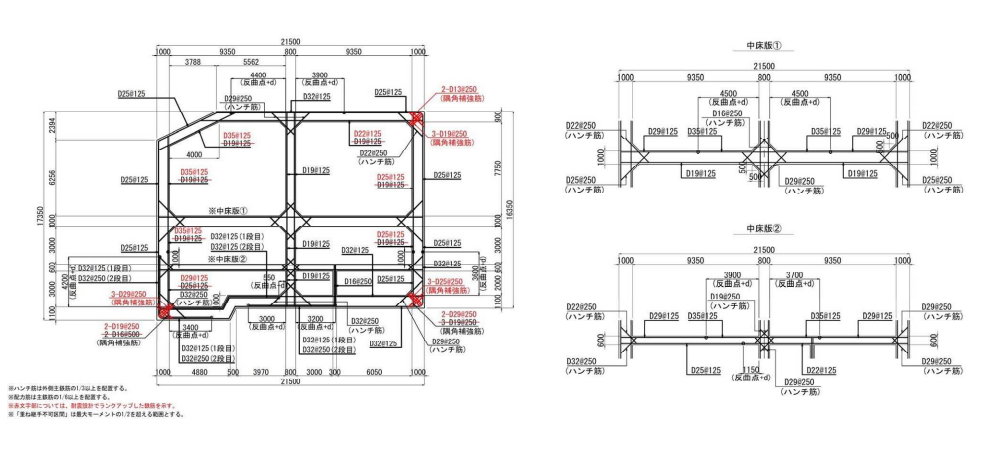

図1：曲げ照査に基づいた配筋要領図

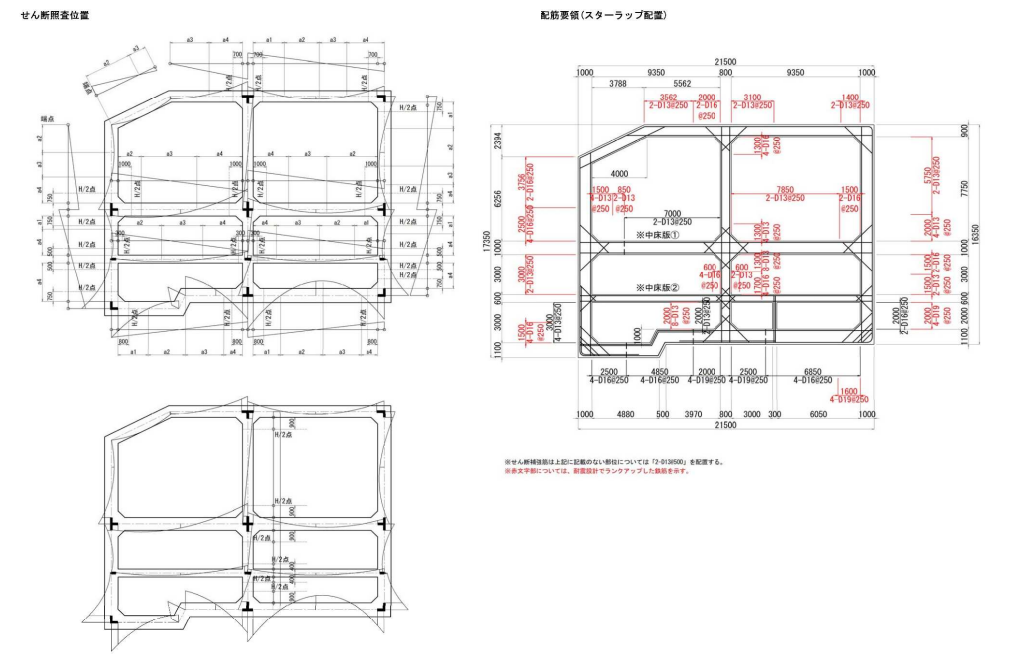

図2：せん断照査に基づいた配筋要領図

3. 地震時の解析：GALKINGSによる応答震度法解析

地震時の検討においては、 GALKINGS を使用し、応答震度法 により解析を実施しました。 本解析では、地盤と構造物を一体でモデル化し、相互作用を考慮した構造解析を行っています。

また、地盤の地震応答特性を把握するため、1次元地盤解析を行い、その結果に基づいて入力地震動を設定しています。

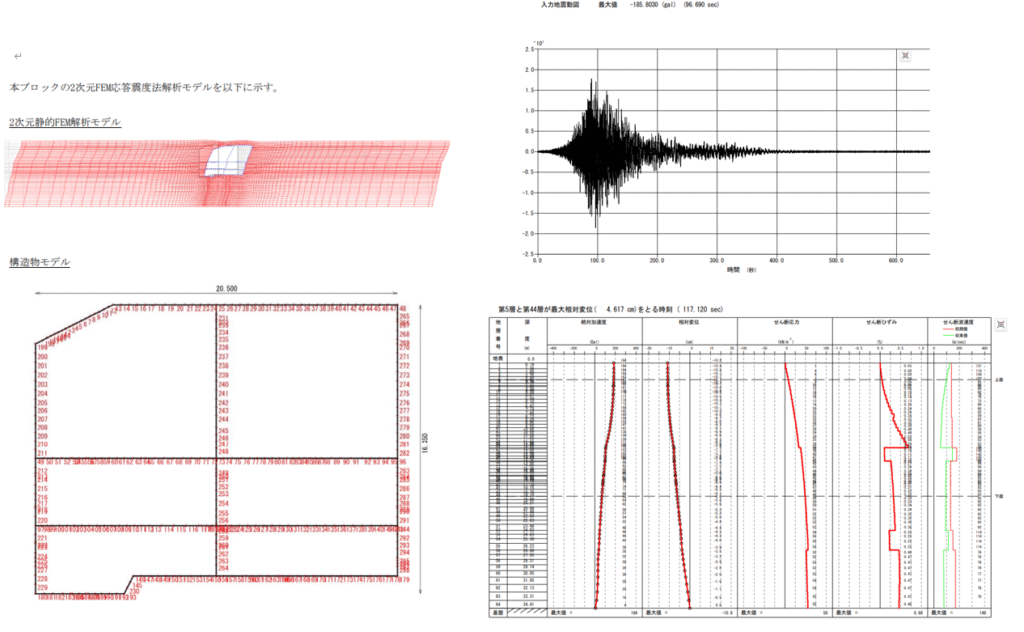

図：地震時の応答震度法解析（GALKINGS使用）

4. GALKINGS計算結果に基づく耐力照査と地震時配筋要領図

地震時における構造安全性の確認として、GALKINGSによる計算結果に基づき、部材の耐力照査を行う。 曲げ耐力およびせん断耐力の照査を実施し、配筋要領図作成。

その結果を反映し、地震時の配筋要領図を作成。必要に応じて部材断面の補強や鉄筋配置の最適化を行った。

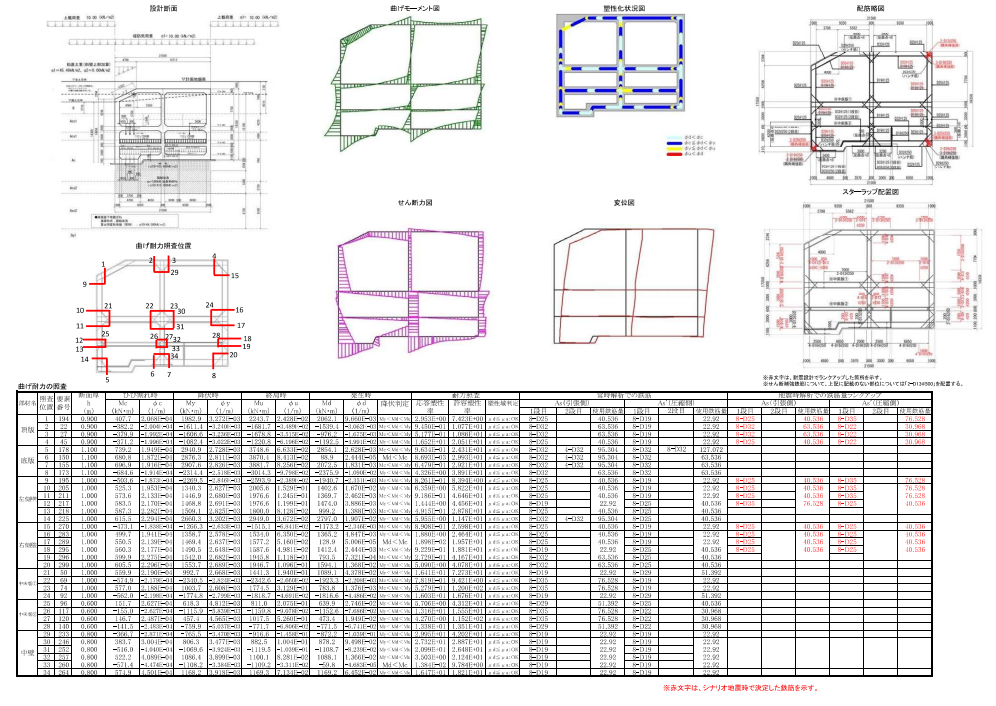

図：GALKINGSによる地震時耐力照査結果

図：地震時の配筋要領図
