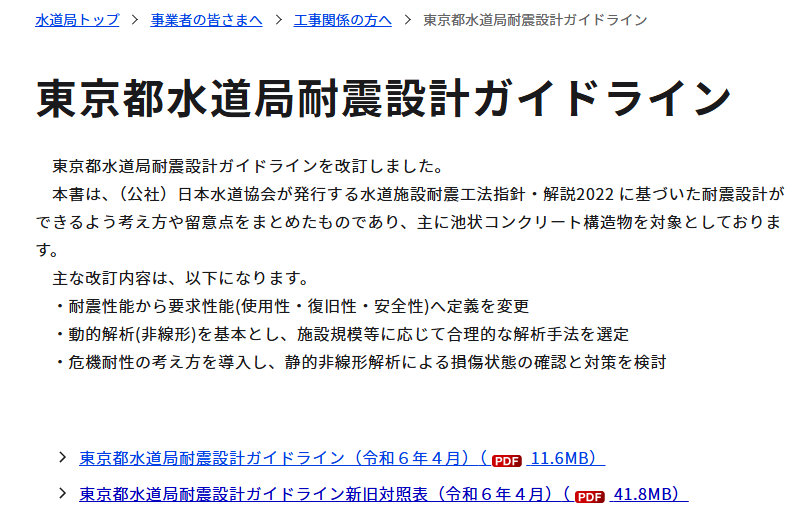

東京都水道局 新「耐震設計ガイドライン（令和6年改定）」完全対応

令和6年に改定された 東京都水道局 耐震設計ガイドライン の全ての新要件に対応できる土木設計・地盤解析サービスを提供しています。改正された指針に沿った設計を行うことで、承認取得の確実化と、安全性・コストバランスの両立を実現します。

改正ポイント（令和6年版）

• 動的解析の義務化強化： 応答変位法や時刻歴応答解析の導入が必須。
• 応答スペクトルの明確化： レベル1／2の地震動設定方法が具体化。
• 地盤固有周期の算定強化： TG・TG’ の導入により入力条件の精度向上。
• 基礎形式・地盤改良の検討要件： 支持力・変形制限が明示。
• 提出資料の充実： 波形・解析条件・調査根拠を含む。

ランドプラスの対応

• 有限要素法による 動的解析モデル構築
• 設計地震動設定の根拠提示（応答スペクトル明示）
• 基礎形式・地盤改良の最適化提案

解析事例（参考モデル）

対象： コンクリート製貯水池（容量約5,000m³）
地盤条件： 軟弱粘性土層5m＋砂層、硬質層あり、地下水位 -2m

ステップ	内容	成果
1. 地盤調査	PS検層・ボーリング・地下水位調査	Vs平均180m/s、液状化リスク低
2. 固有周期算定	応答解析により TG ≒0.45s、TG’ ≒0.75s	構造周期と接近、基礎形式要検討
3. 設計地震動設定	レベル2地震動を入力	最大水平加速度0.40g、変形許容範囲

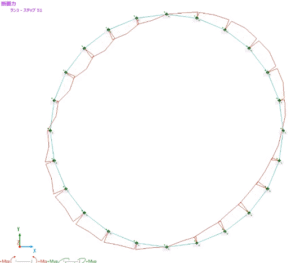

4. 動的解析	有限要素法モデルで相互作用評価	底版せん断力に余裕、安全性確認
5. 地盤改良・基礎最適化	柱状改良＋底版拡幅・剛性梁採用	支持力安全率1.6、コスト最適化

効果：
・新指針対応で承認迅速化
・構造物の損傷・漏水リスク低減
・耐震性とコストのバランス確保

---
